信頼性解析ソフトウェア

機能安全関連モジュール

Reliability Workbench(RWB) は、 IEC61508やISO26262に代表される機能安全評価を支援するための機能を有します。

機能安全の評価に資する各機能間の連携展開機能の概要図を以下に示します。 (ISO 26262 Part5 ハードウェア開発 等において、以下のようなフローが考えられます)


連携展開機能概要(クリックで拡大)

機能安全の評価に資する機能を以下に説明します。

  • Prediction : 信頼度予測

    信頼性ハンドブックに基づく故障率推定をおこなうための機能です。 本モジュールで求めた故障率は、データリンク機能により、FMECA、FTA等の他機能で参照することができます。 また、コンバート機能及び故障モードテーブル機能により、FMECAで管理する故障モードに分布を考慮して展開することが出来ます。

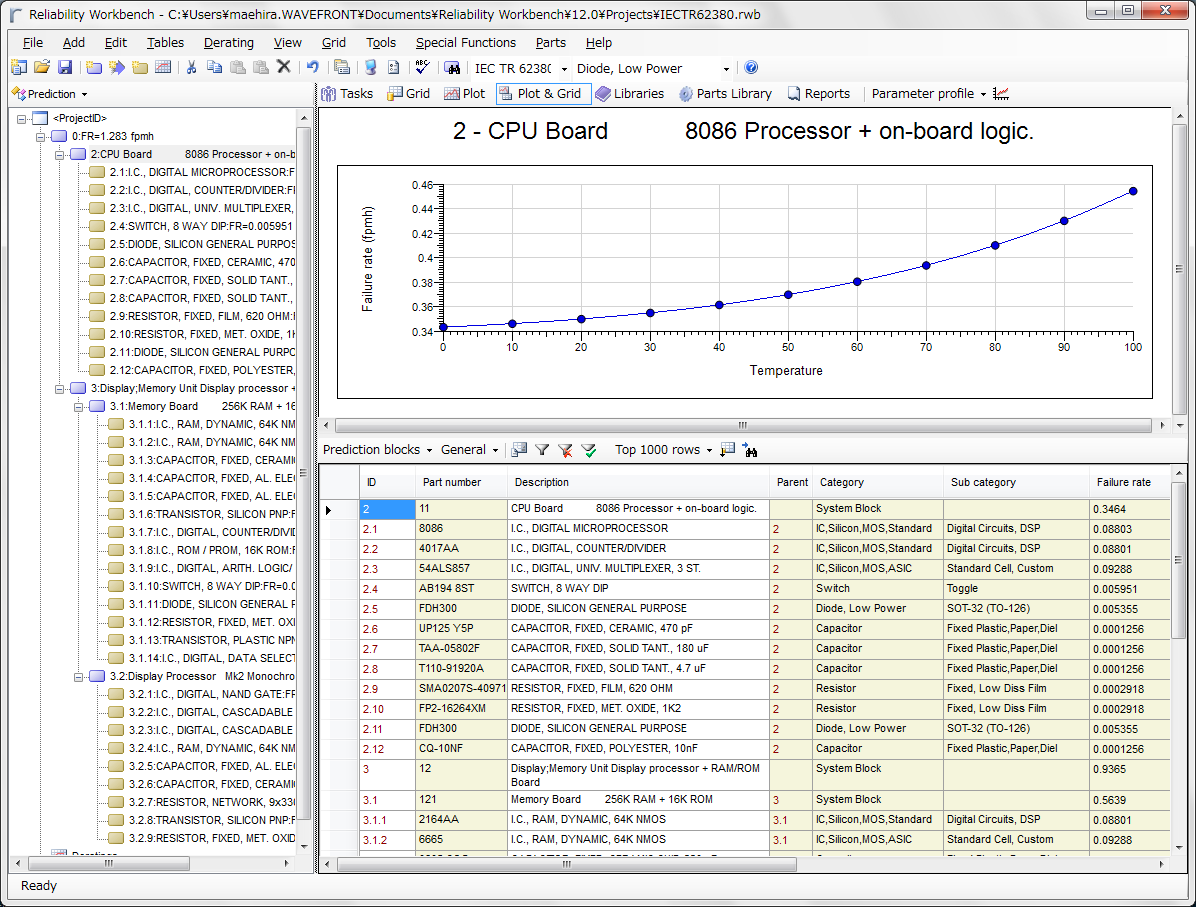

    IEC TR 62380の例(クリックで拡大)

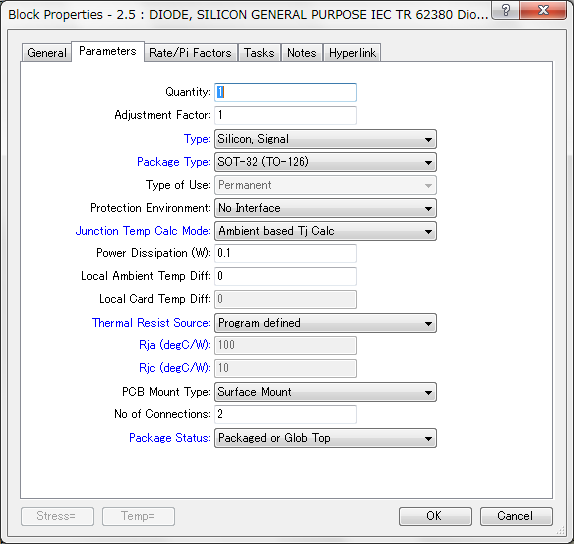

    以下に、パラメタ入力の例としてダイオードのプロパティ入力ダイアログを示します。


    ダイオードのパラメタ入力例(クリックで拡大)

    適用するハンドブックに記載された各種パラメタに対する選択または入力が可能です。

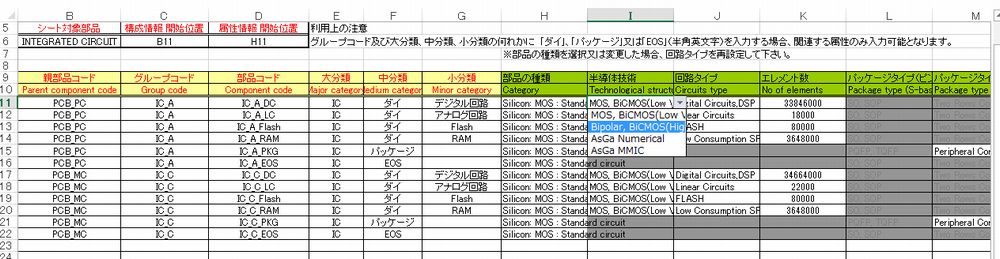

    また、パラメタの入力を効率的に行うためにスプレッドシートによるパラメタ入力補助機能(AssistFR)を用意しています。 AssistFRに関しては、弊社にお問い合わせ下さい。以下に、スプレッドシートを用いたパラメタの入力例を示します。


    スプレッドシートによるパラメタ入力例(クリックで拡大)

  • FMECA : 故障モードと影響および致命度分析

    各種FMEA、FMECAの様式を保有し、分析を実施することが出来ます。 FMEAへの項目の追加・削除やユーザ独自様式にも対応が可能です。 機能安全に対応するための変数群を保有し、故障モードや分布、カバレッジの定義が可能です。 帳票機能と連携して、FMEDAに対応します。 FMEDAで使用するコンポーネント(部品)の故障率は、信頼度予測モジュールで推定した故障率を参照することが出来ます。

    version13.0.2より、IEC61508及びISO26262のFMEDAに対応しています。

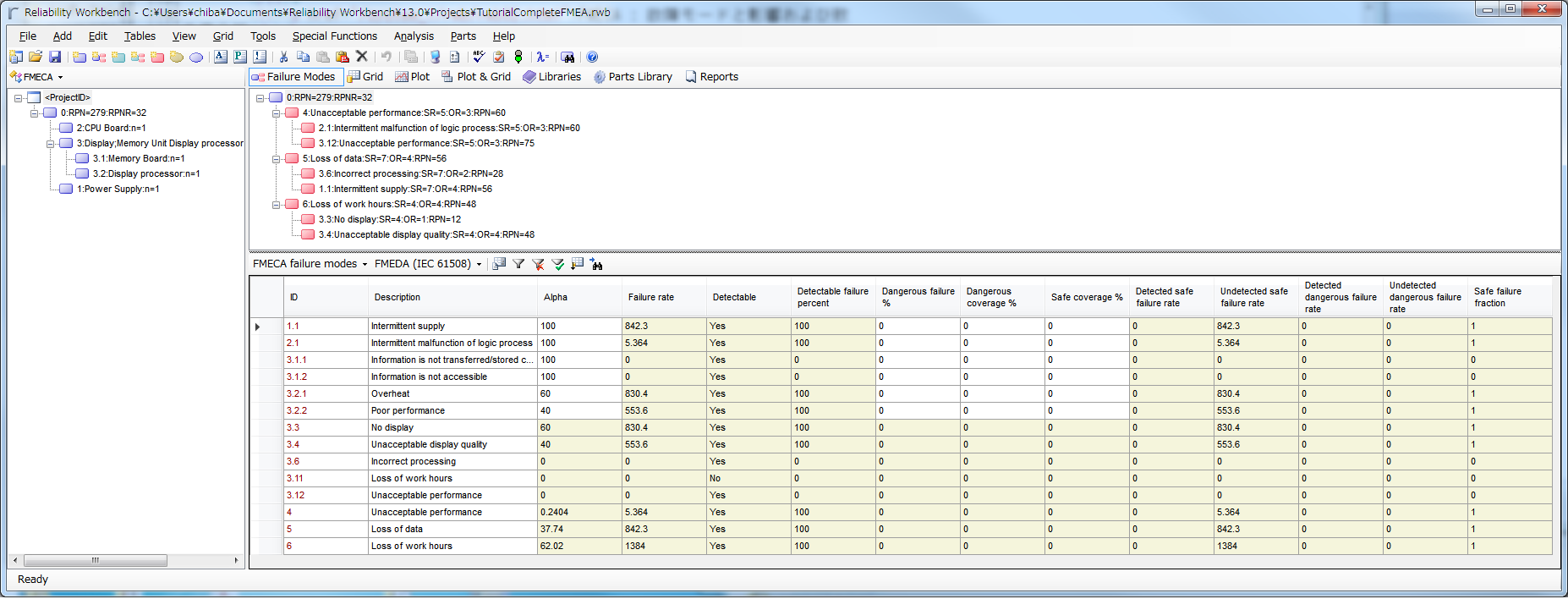

    IEC61508 FMEDAの例(クリックで拡大)

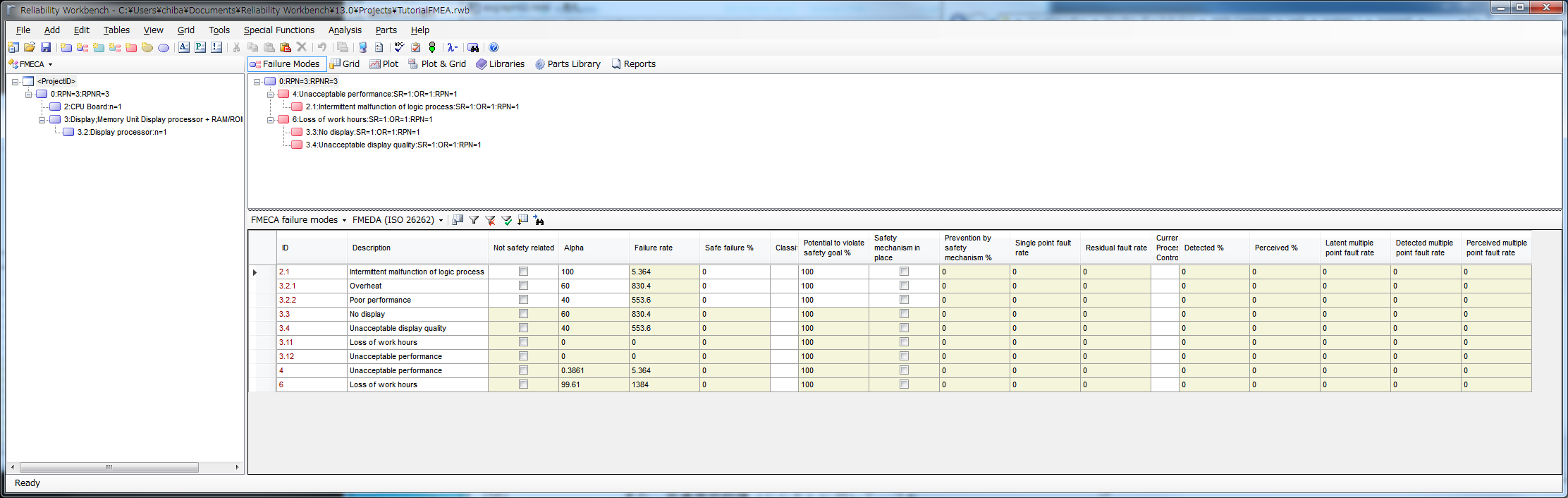

    ISO26262 FMEDAの例(クリックで拡大)

  • FaultTree : フォルトツリー分析

    ISO26262 Part10 Annex Bに示されたFTAサンプル問題が例として同梱されており、 安全目標に対する侵害(Violation of the safety goal)の評価の実例を参照することができます。 本モジュールの利用により、カットセット分析の実施、重要度(FVI)評価、 感度解析(RAW:リスク増加価値、RRW:リスク低減価値)が可能となります。 また、共通原因故障(CCF)に対して、フォルトツリーモデルによる定義、βモデルの適用が可能です。 βモデルによる共通原因故障の割合を求めるためにCCF Calculator(IEC61508に基づくCCFの計算)機能を有します。

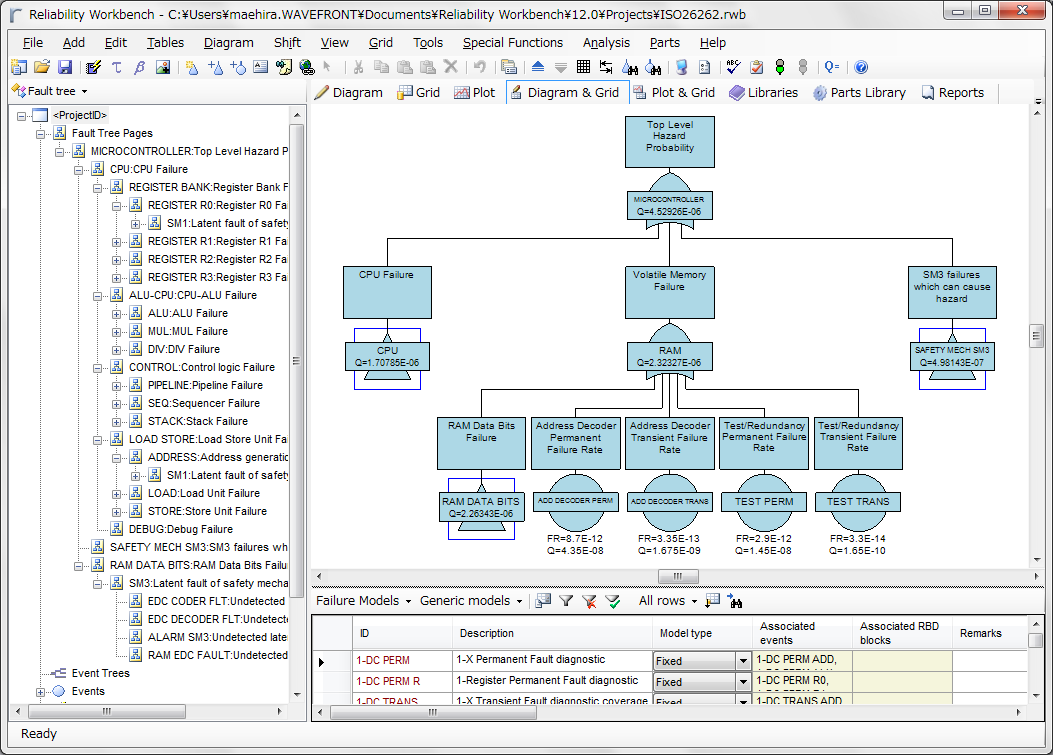

    FTの例(クリックで拡大)

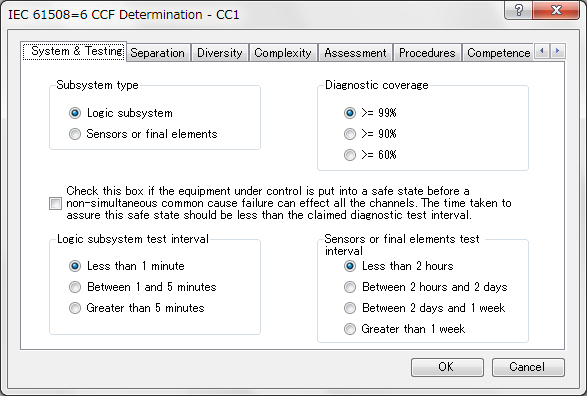

    以下に、CCF Calculator(IEC61508に基づくCCFの計算)ダイアログの例を示します。 本ダイアログに記載された質問に答えることで、β値が決定できます。


    CCF(共通原因故障) Calculator(クリックで拡大)

  • Safety Assessment

    ASILレベルでの安全要求に対して、検証モデルを関連付けることができます。 検証モデルとしては、FMEAやFTA等のReliability Workbench内の評価モデルを利用できます。

  • Parts Library : 故障率ライブラリー

    Electric Parts Libraryには、約90000点の故障率データと信頼度予測で必要となるパラメタが格納されています。 部品は、ベンダー名や部品番号で検索でき、検索された部品(故障率+信頼度予測のためのパラメタ)を信頼度予測モジュール にドラッグ&ドロップで簡単に追加できます。また、本故障率データは、FMEAやFTAでも利用することができます。

分析・評価業務の実施を支援するための機能

Reliability Workbench(RWB)は、上記の分析・評価支援機能の他に運用を簡便化するための機能を有します。 以下に、運用を簡便化するための機能を示します。

  • Library機能:評価モデルと結果をライブラリ化し、社内で標準化(分析者間で共有)
  • User Parts Library Option:ユーザが集めた部品情報をライブラリー化する機能
  • Enterprise Option:評価モデルの版管理(チェックイン・チェックアウト、レビジョン管理)
  • Isograph社のData Link Manager RWB-DOORS Module を用いることで、IBM Rational® DOORS® (*1)と連携

*1IBM Rational® DOORS®は、IBM社の要求管理ツールです。

機能一覧

その他の機能については、 こちら を参照して下さい。
