Particle-PLUS のプリ・ポストプロセッサ

Wave FrontCAEソリューションParticle-PULSソフトウェア詳細> プリ・ポストプロセッサ

Particle-PLUSパッケージは2種類のプリプロセッサを標準装備しています。 2次元計算用の『WF-Geom2D』と、3次元計算用の『WF-Geom』です。 また、ポストプロセッサ『WF-View』も標準装備しています。 こちらは、2次元と3次元の計算結果を可視化できるソフトウェアです。

『WF-Geom』と『WF-View』は Sharc Ltd.(英国)により開発されているソフトウェアです(OEM提供)。

WF-Geom2DPreprocessor for 2D model

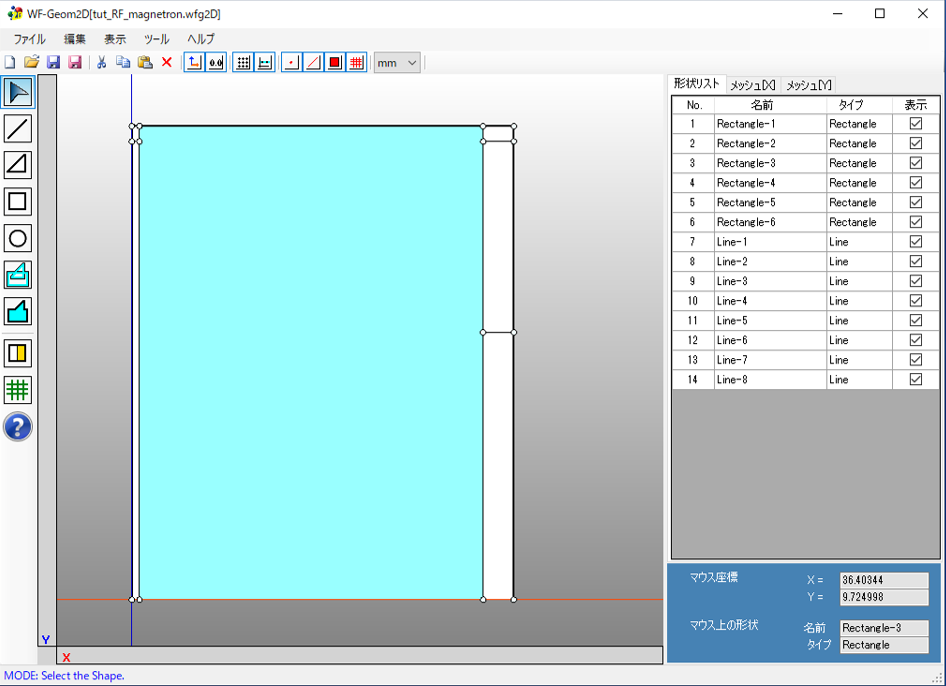

2次元形状ファイルの作成

  • 出力形状ファイル:*.wfg2d(WeveFront専用形式)

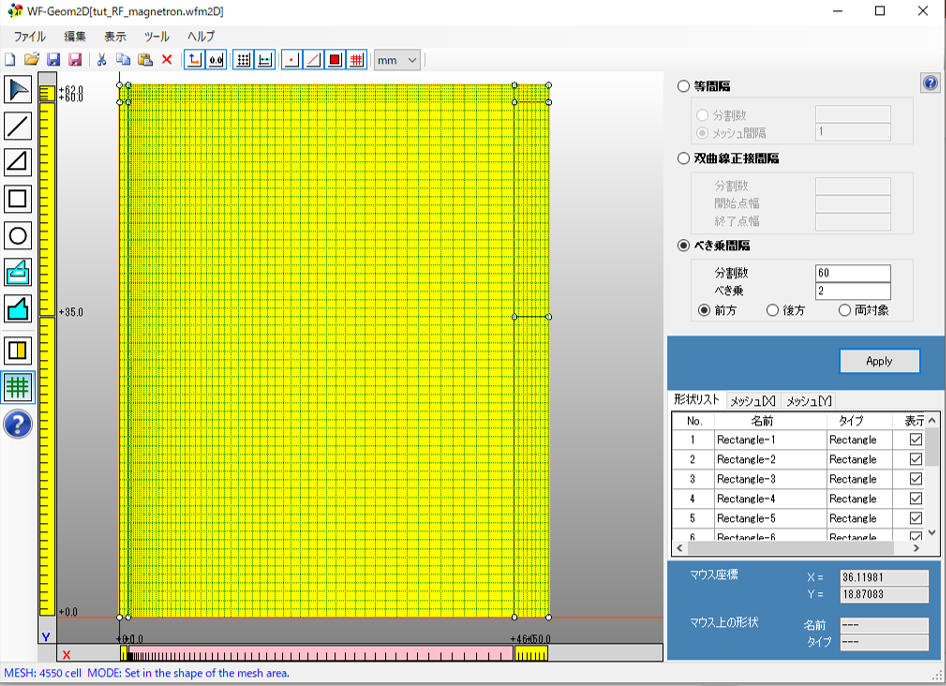

2次元メッシュファイルの作成

  • 出力メッシュファイル:*.wfm2d(WeveFront専用形式)

カットセルの作成(長方形セルの直線カット)

  • カットセル要素:三角形、四角形、五角形

英語・日本語対応

GUI画面(クリックで拡大)

2次元形状ファイルの作成 2次元メッシュファイルの作成

WF-GeomPreprocessor for 3D model

3次元形状データの読み込み

  • 読み込み可能なメッシュファイル:Nastran、STL、TGrid、StarCD、Ecotect
  • 読み込み可能なCADファイル:STEP
  • 読み込み可能なCADファイル(オプション):
    ACIS、INVENTOR、IGES、STEP、VDA、CATIA V5、ProE、Unigraphics for Windows
  • 出力形状ファイル:*.wfg(WeveFront専用形式)

3次元メッシュファイルの作成

  • 作成可能なメッシュタイプ:
    • 直方体メッシュ
    • カットセル入り直方体メッシュ
    • ヘキサドミナントメッシュ
    • 四面体メッシュ
  • 出力形状ファイル:*.wfm(WeveFront専用形式)

カットセルの作成(直方体セルの平面カット)

  • カットセル要素:四面体、五面体、六面体、七面体
  • カット面要素:三角形、四角形、五角形、六角形

英語対応

GUI画面(クリックで拡大)

3次元形状データの読み込み 3次元メッシュファイルの作成

WF-ViewPostprocessor for 2D model

物理量データの読み込み

  • EnSight Gold形式のデータに対応:*.case、*.ens

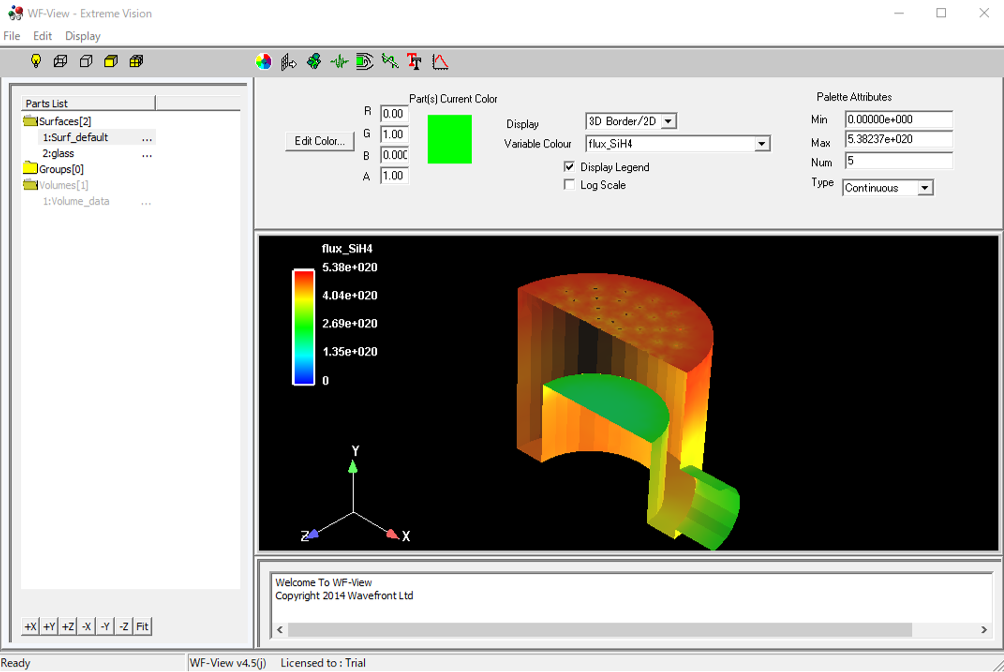

カラーマップの表示(クリックで拡大)

カラーマップの表示

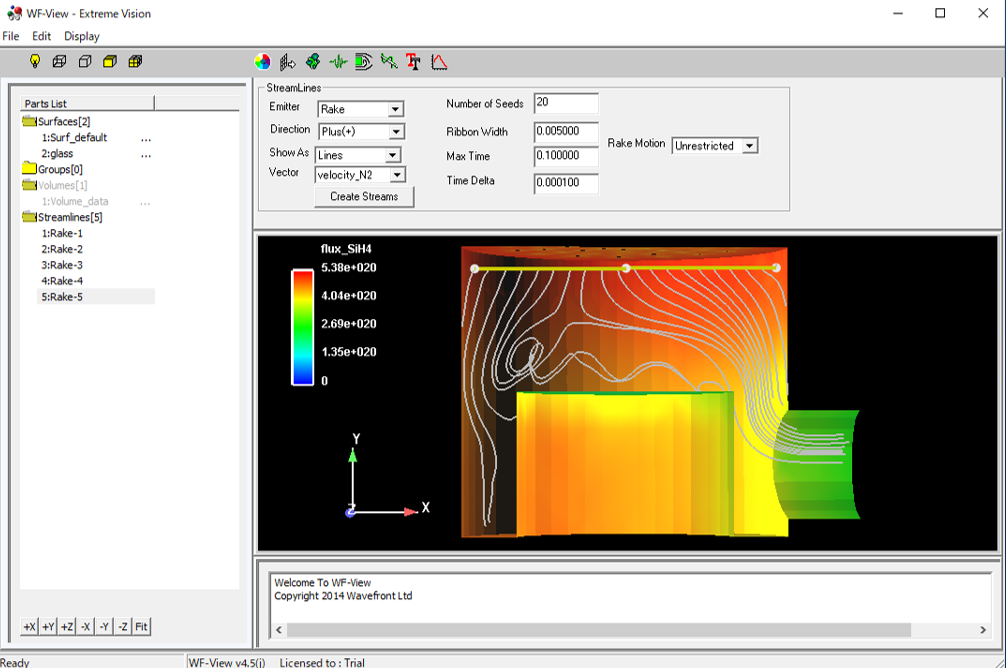

ベクトル・流線の表示(クリックで拡大)

ベクトル・流線の表示

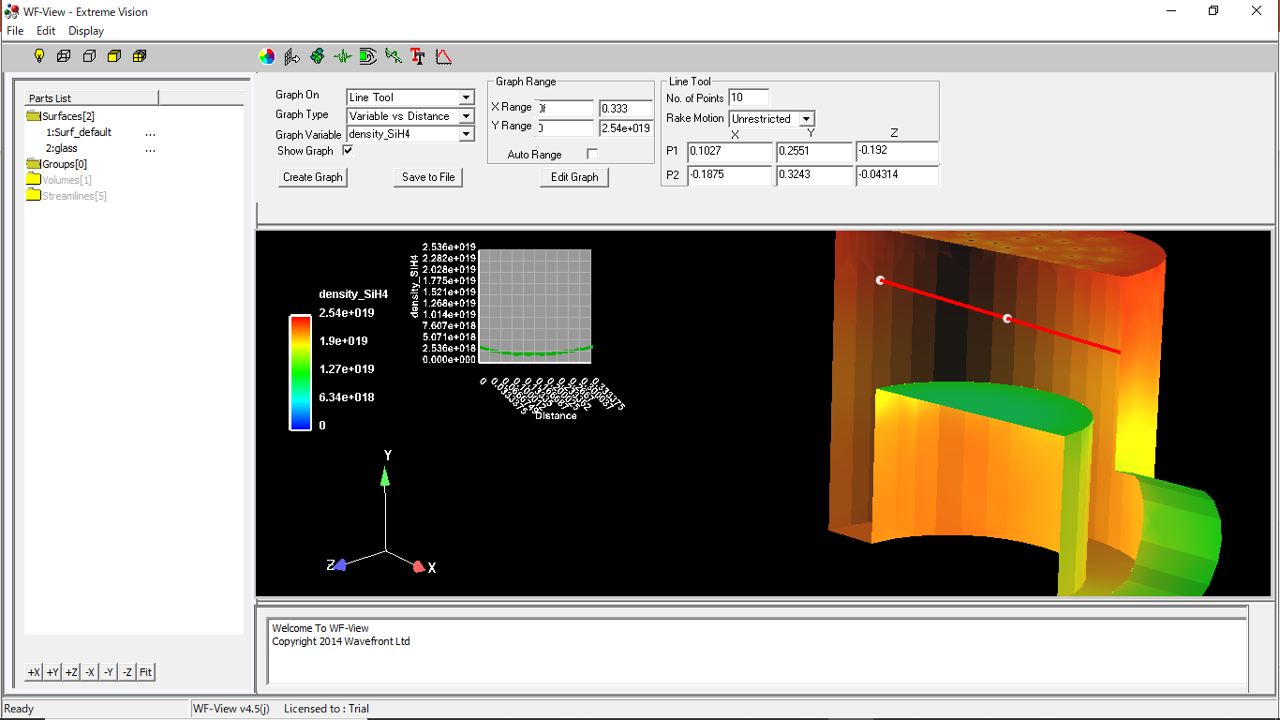

点プローブ・線プローブ機能(クリックで拡大)

点プローブ・線プローブ機能
