GridPro Gallery

全て構造格子です.もちろん非構造6面体格子に変換可能.
画像をクリックするとさらに大きな画像・詳細をご覧いただけます.

流体機械

翼列4態

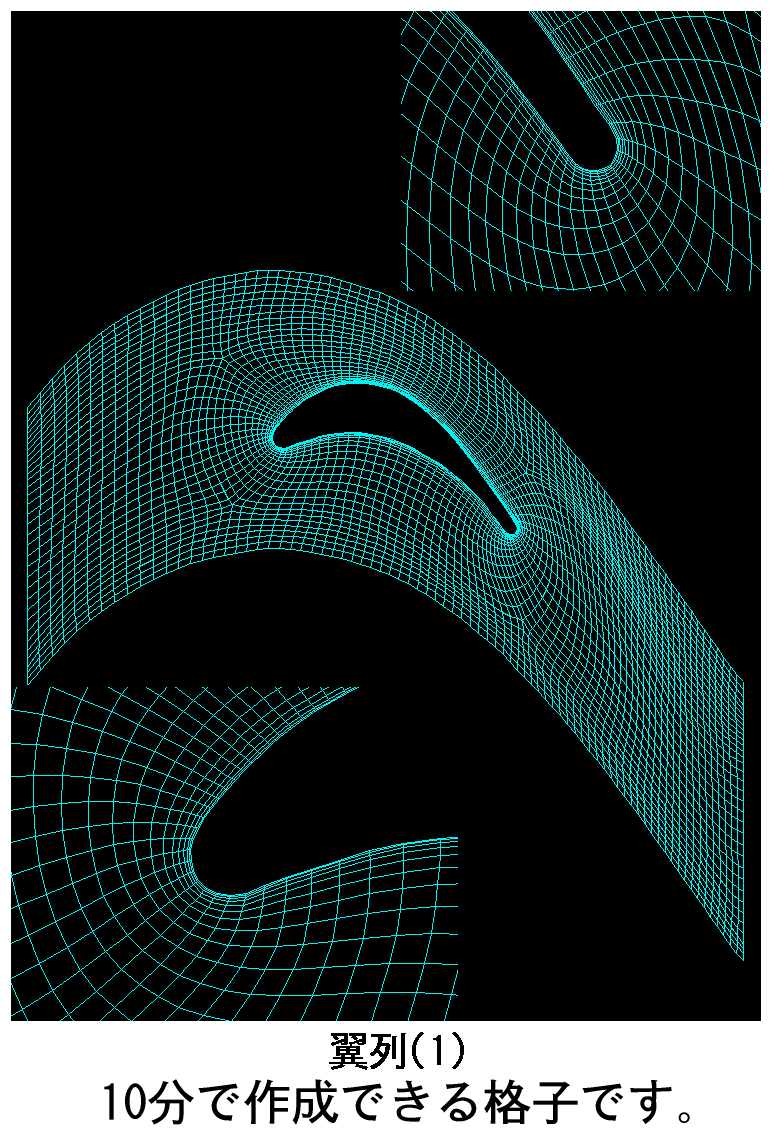

(1) 2次元 10分メッシュ

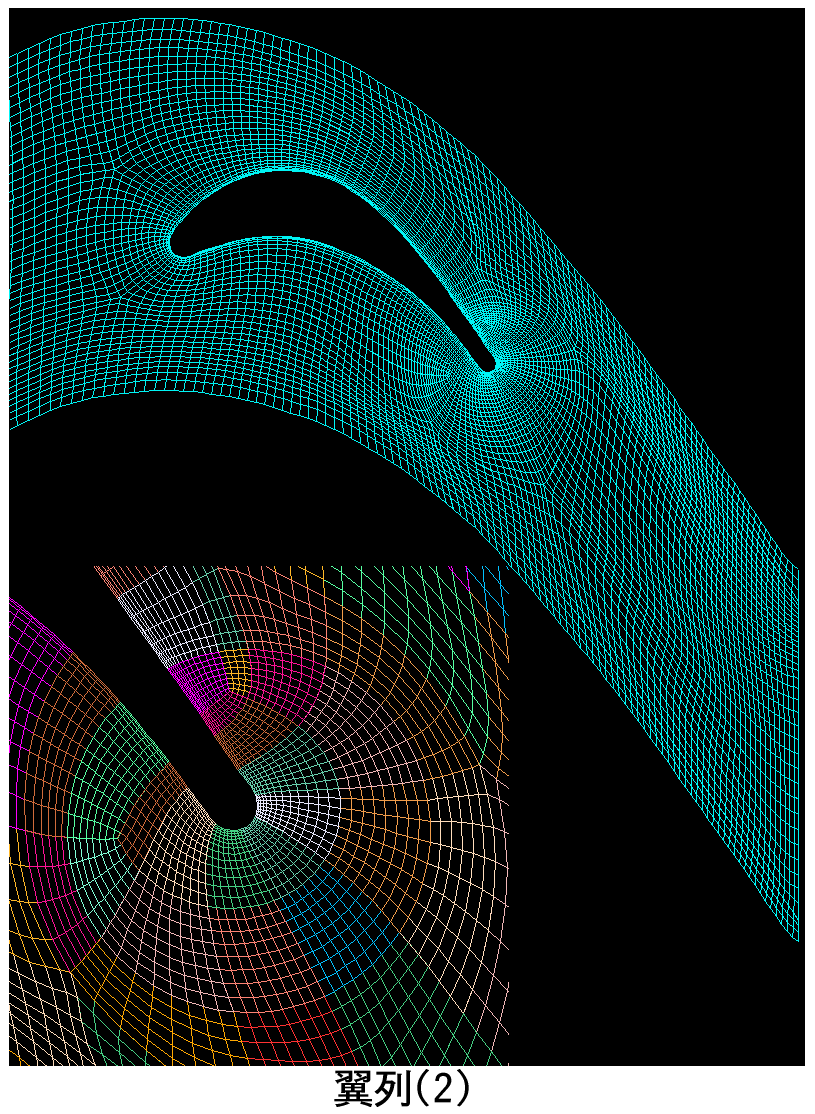

(2) 2次元 高解像度版

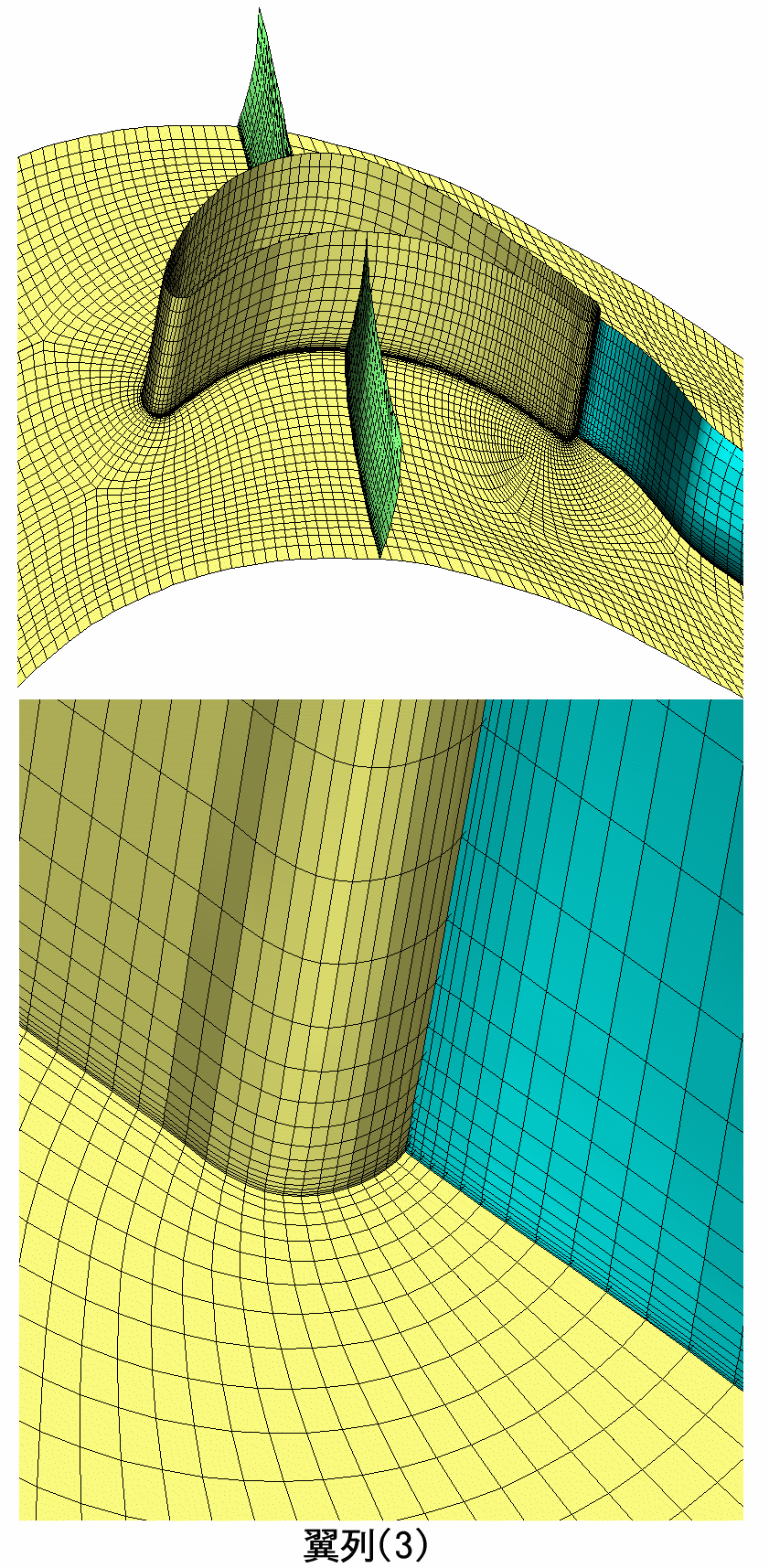

(3) 3次元

GridPro は既に NASA で採用されており,特にグレン研究所では,フィルムクーリング孔を考慮した格子を GridPro で生成しています.
NASA Spacelink の検索ページで,Film Cooling GridPro をキーワードに検索すると論文が数点みつかります.

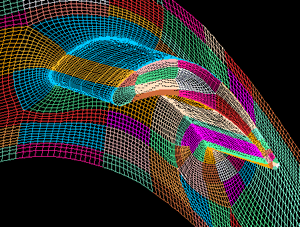

(4) 3次元 クレアランス付

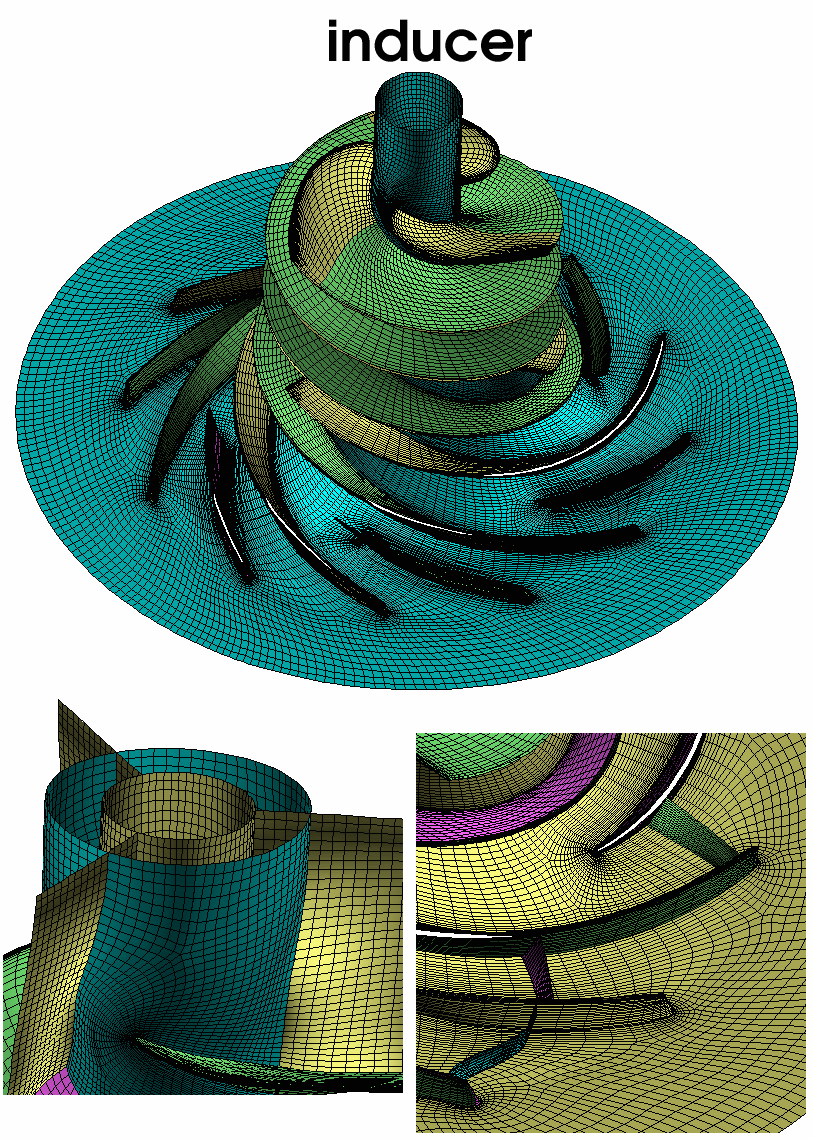

インデューサ

インペラ

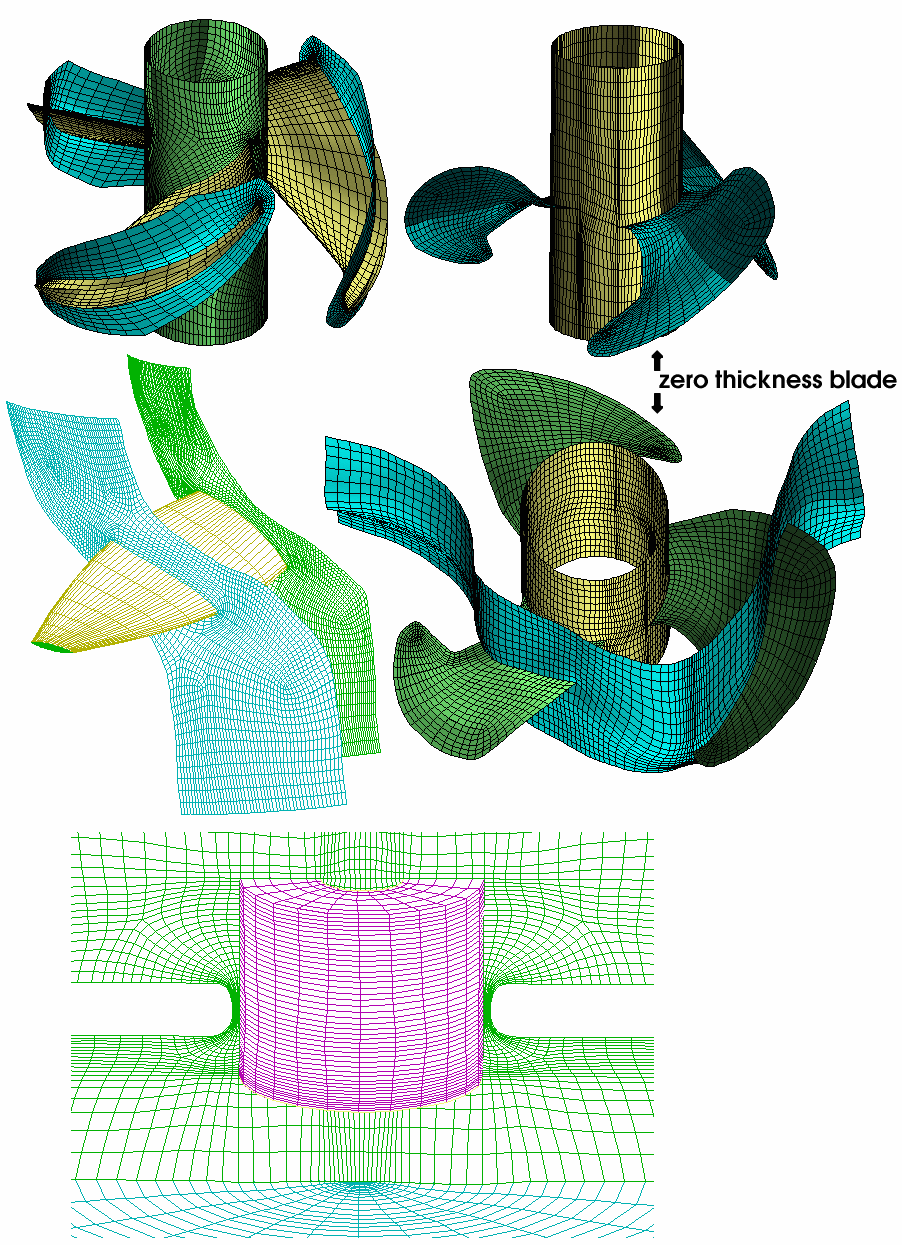

その他の翼

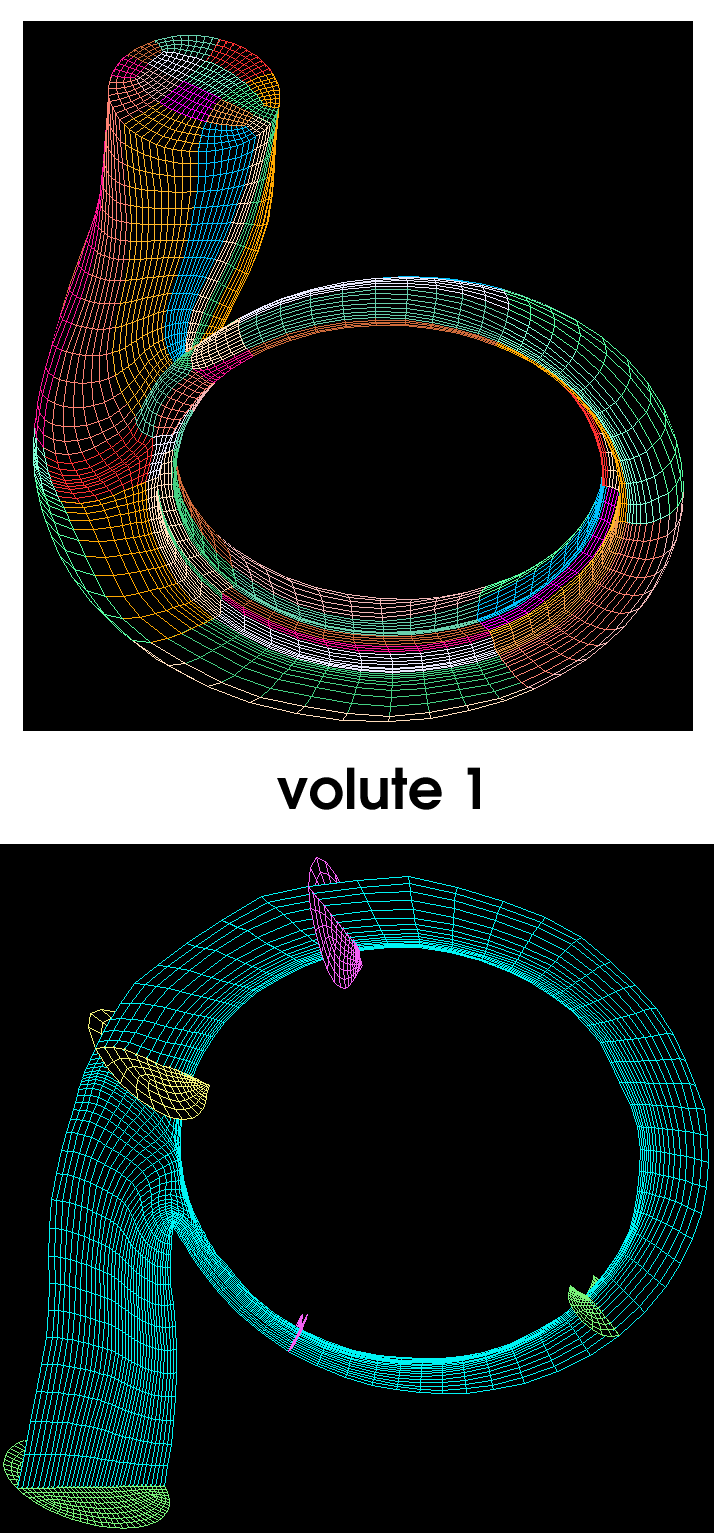

ボリュート1

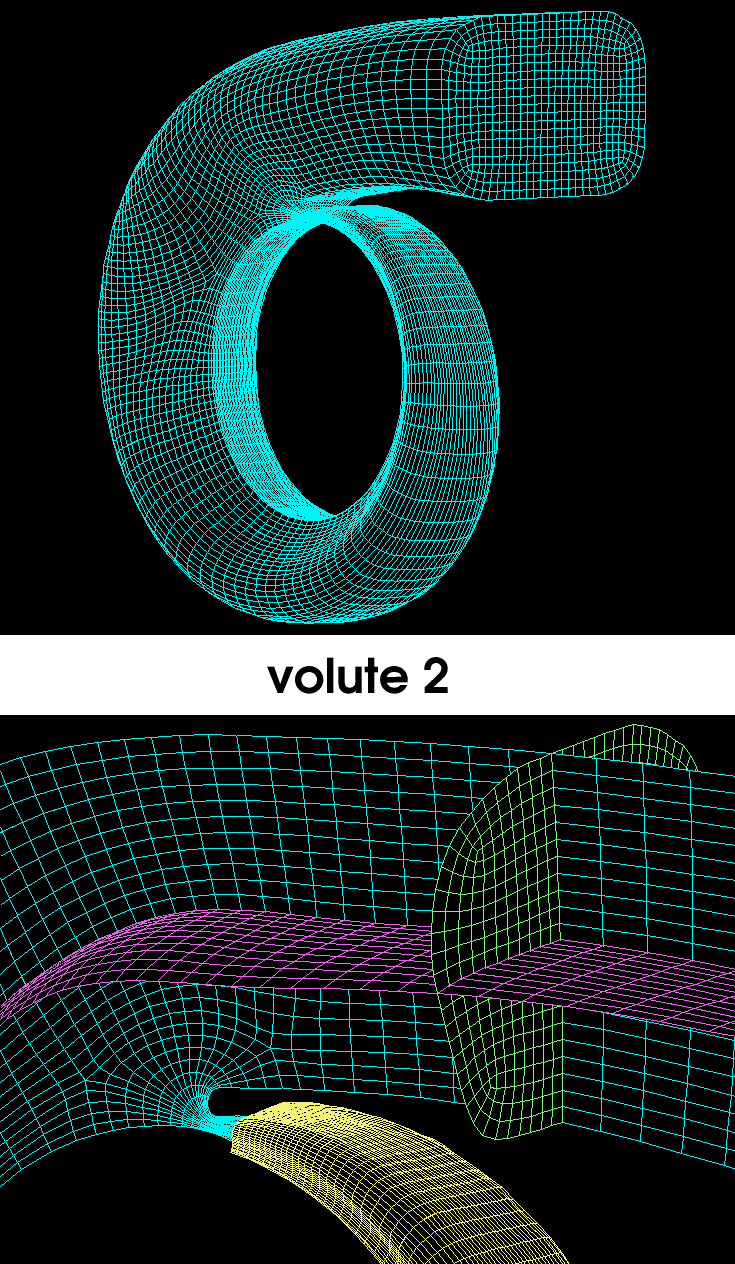

ボリュート2

ターボ機械関連 開発元事例ページ も是非ご覧ください.

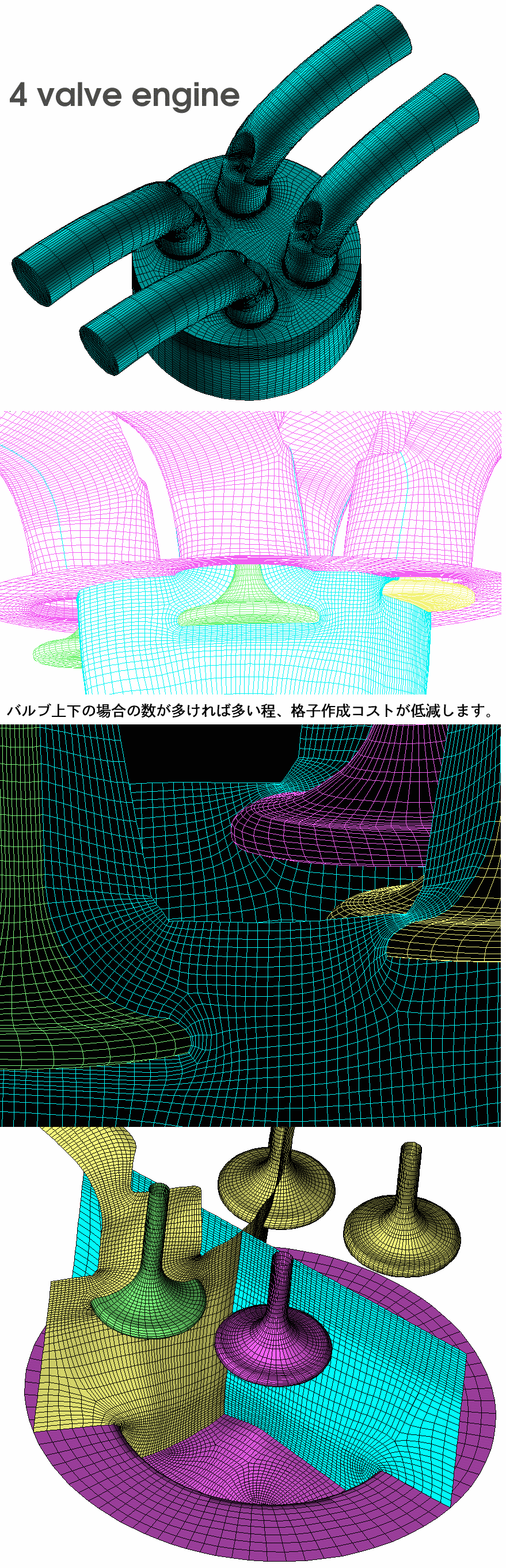

4バルブ エンジン

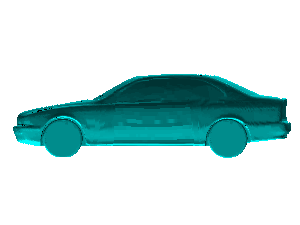

車体

自動車関連 開発元事例ページ も是非ご覧ください.

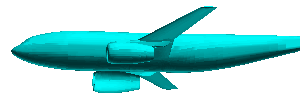

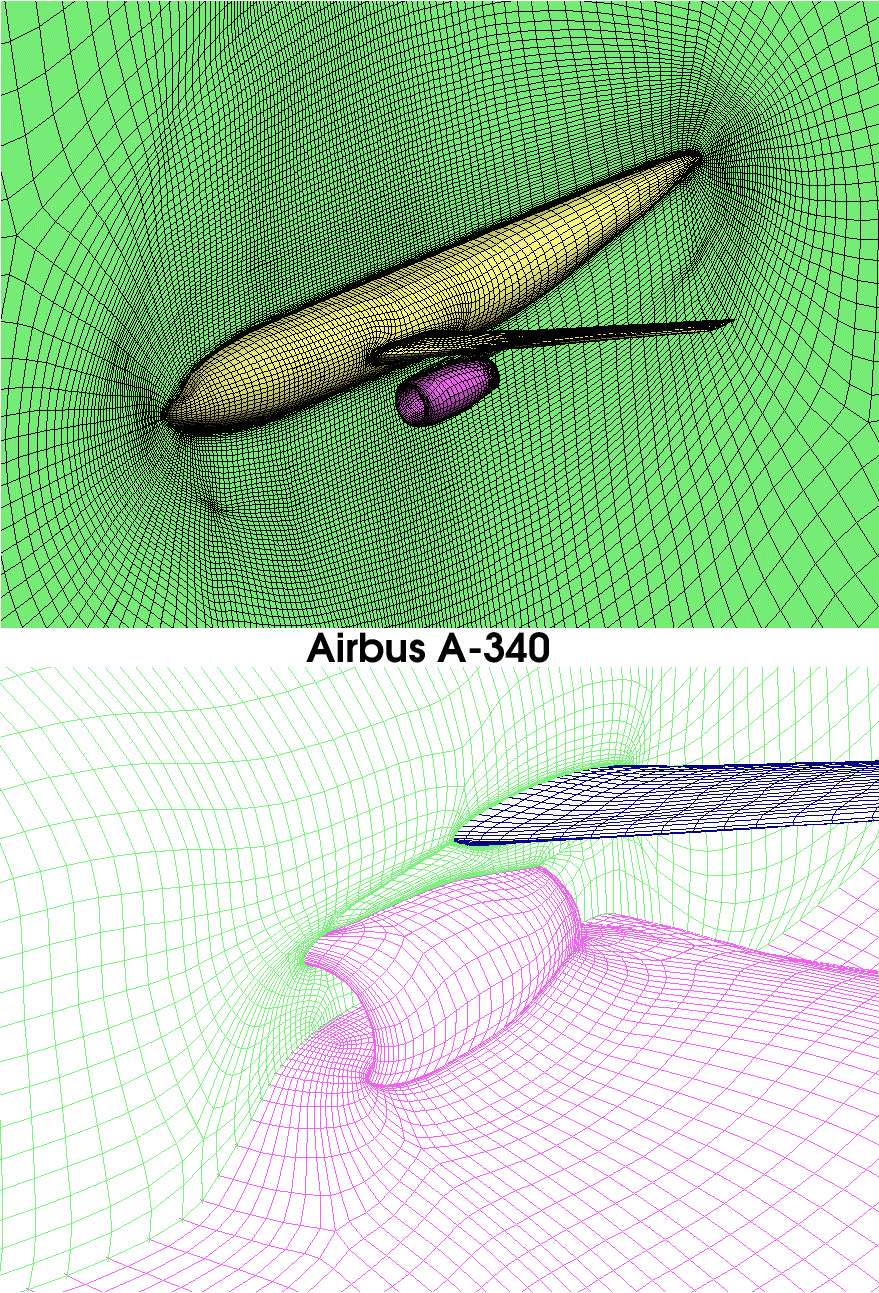

エアバスA-340

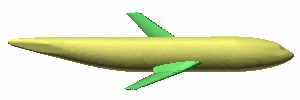

DLR

航空機関連 開発元事例ページ も是非ご覧ください.

GridPro 特殊機能,テクニック

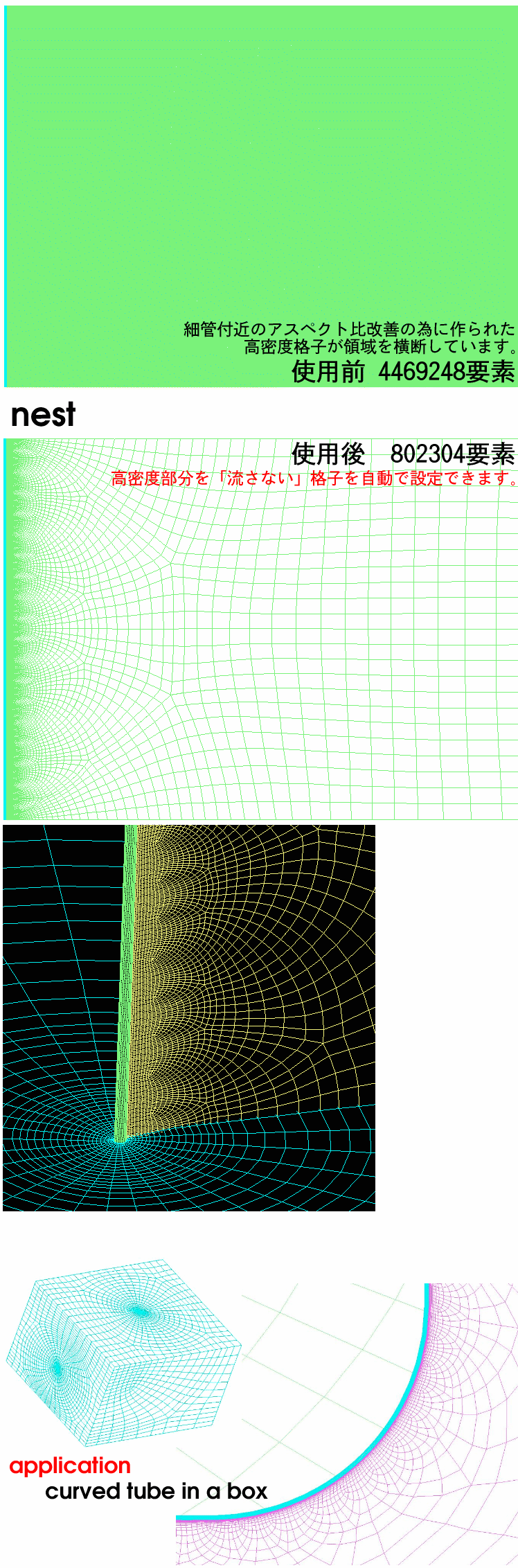

機能ネスト

コンパクトエンリッチメント

その他さまざまな分野に GridPro は適用できます

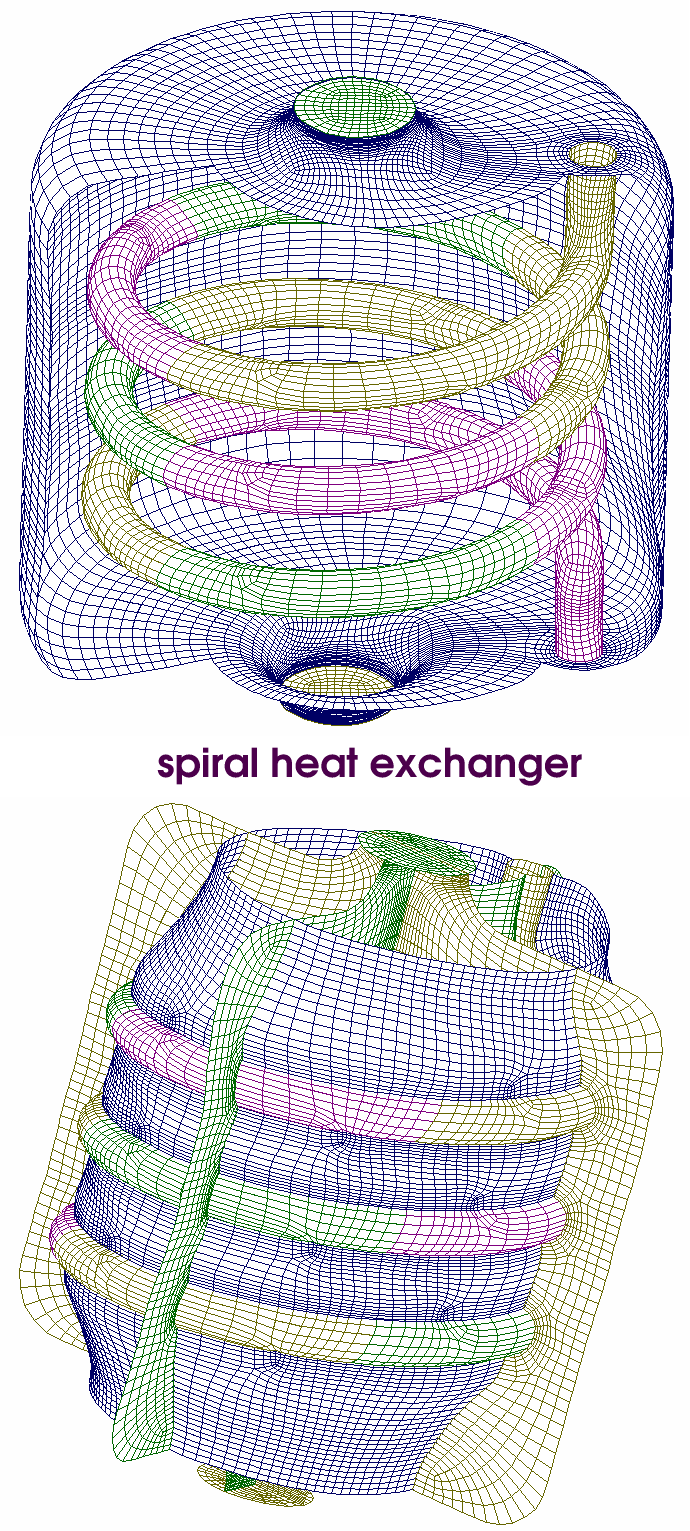

熱交換器

バーナー

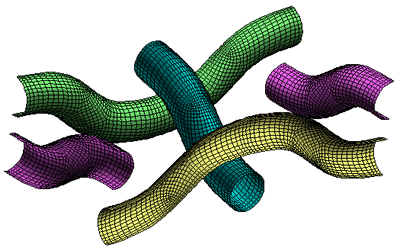

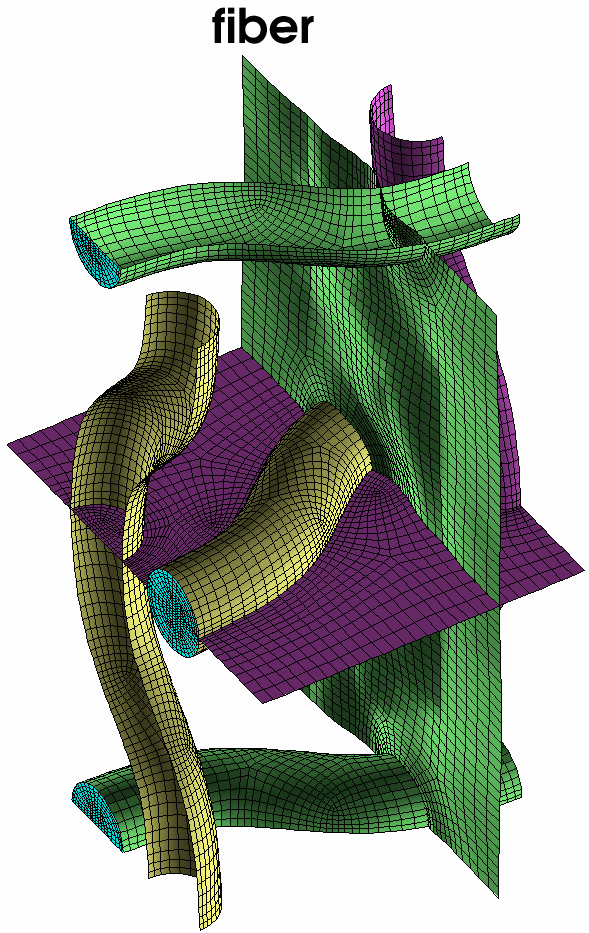

ファイバー

チャンバー外部コイル

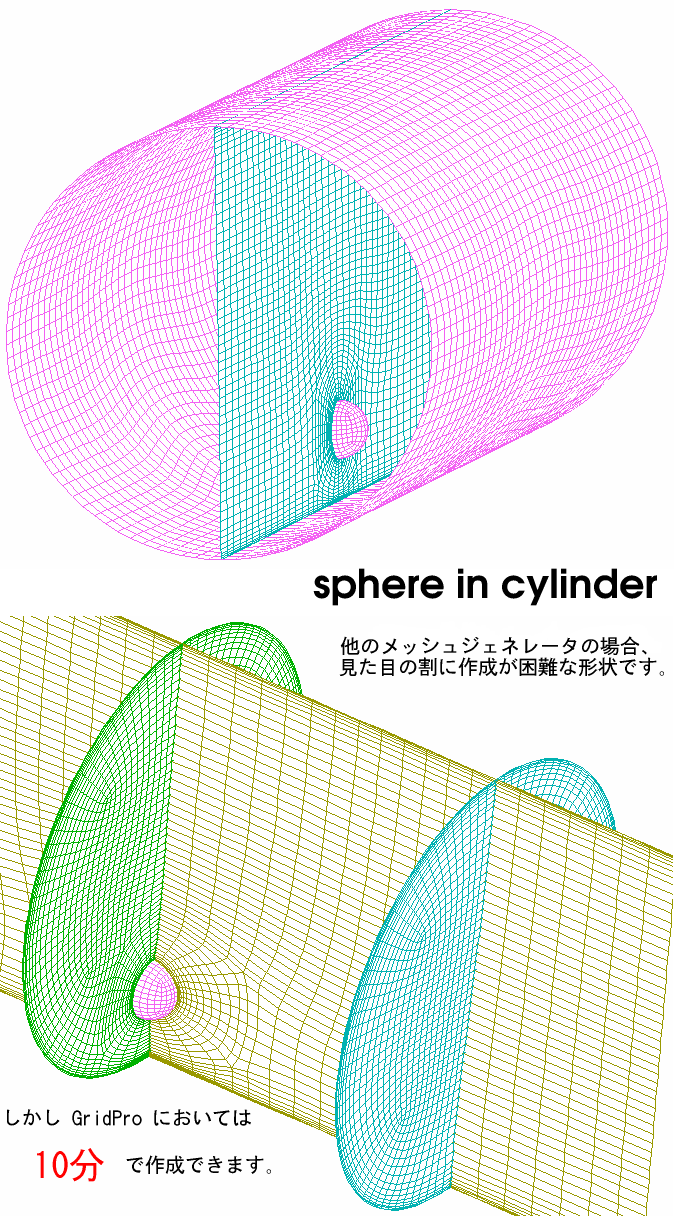

円環と球

お問合せは まで
